10.12.2025
Optisten kuituliittimien puhdistus unohtuu helposti, vaikka jo pieni määrä likaa voi aiheuttaa merkittäviä häiriöitä verkon toimintaan.
Mikä on optinen kuituliitin?
Optinen kuituliitin kiinnitetään kuidun päähän ja sitä käytetään muodostamaan mekaaninen ja helposti irrotettava yhteys kahden optisen kuidun välille. Koska kuitujen halkaisija on erittäin pieni, liittimien tarkka kohdistus on välttämätöntä, jotta valo siirtyy tehokkaasti ja signaalin vaimennus pysyy pienenä.
Yleisimmät liitintyypit televiestintäympäristössä ovat LC, SC ja MPO.
Liittimen päätypinta ja sen herkkyys
Liittimien päätypinnan halkaisija on perinteisesti ollut 2,5 mm, mutta kuitumäärien kasvaessa pienempi 1,25 mm on yleistynyt.
Verkkohäiriöistä suuri osa johtuu liittimien likaantumisesta. Erityisesti ytimen alueen kontaminaatio on kriittinen, sillä:
- monimuotokuidun ydin on 50 tai 62,5 µm
- yksimuotokuidun ydin on vain 8–10 µm
Pienikin hiukkanen – jopa 0,001 µm – voi peittää ytimen ja heikentää signaalia merkittävästi.
Lika voi aiheuttaa:
- takaisinheijastusta, kun valo heijastuu takaisin
- liitosvaimennusta, kun valoa katoaa liitoksessa
Näiden seurauksena verkko voi hidastua tai lakata toimimasta.
"Likaisen liittimen kytkeminen likaannuttaa myös vastapuolen liittimen ja pahimmassa tapauksessa vaurioittaa liittimiä niin, ettei puhdistaminen enää auta, vaan liittimet on vaihdettava. Liittimen puhdistaminen ennen kytkentää on pieni ja halpa teko verrattuna liittimien vaihtamiseen" kertoo asiantuntijamme Anssi Suikkanen.
Kontaminaation tyypit
Kontaminaatio voidaan jakaa kolmeen pääluokkaan:
- Ympäristöperäinen lika
Ilmassa kulkeutuvat hiukkaset, kosketus liittimen päätyyn tai likaiset työkalut.
- Kemiallinen kontaminaatio
Väärin käytetyt puhdistusaineet tai liuottimet, jotka jättävät jäämiä tai vaurioittavat pintaa.
- Mekaaninen kontaminaatio
Vialliset tai vaurioituneet päätypinnat, jotka syntyvät esimerkiksi väärästä käsittelystä.
Kontaminaation vaikutus liiketoimintaan
Arviolta yli 70 % verkkohäiriöistä johtuu kontaminaatiosta. Se johtaa muun muassa:
- kasvaviin huoltokustannuksiin ja ylimääräisiin käynteihin
- lähetinlaitteiden ennenaikaiseen vaurioitumiseen takaisinheijastuksen vuoksi
- liittimen “palamiseen” suuritehoisissa (>400 mW) sovelluksissa, mikä voi aiheuttaa pysyviä vaurioita
Siksi jokainen liitos tulisi tarkastaa, puhdistaa ja tarvittaessa puhdistaa uudelleen ennen kytkentää.
Tehokas puhdistus

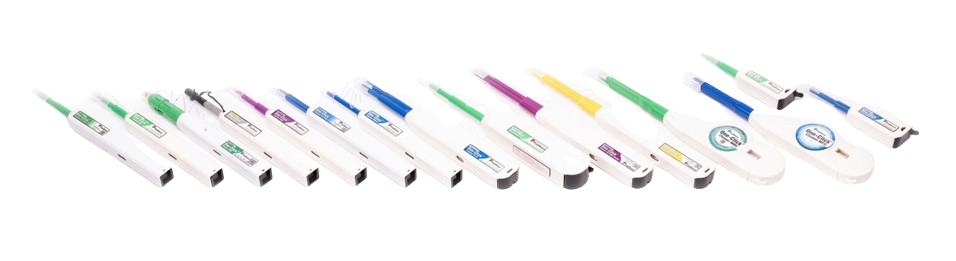

Liitinadapterien puhdistamiseen suositellaan One-Click™ Cleaner -työkalua. Mekaaninen liike liikuttaa puhdistusnauhaa, joka puhdistaa liittimen päätypinnan kevyesti mutta tehokkaasti.
Uusimman One-Click PRO -sarjan etuja ovat:
- jopa 50 % suurempi puhdistuskapasiteetti
- integroitu suojakansi
- parannettu kohdistusmekanismi, joka minimoi virheet
Lopputuloksena varmempi, puhtaampi ja luotettavampi liitos joka kerta.
Lähde:
https://www.europe.fujikura.com/insights/heres-why-optical-port-and-plug-cleaning-is-important/
